EVO Serisi

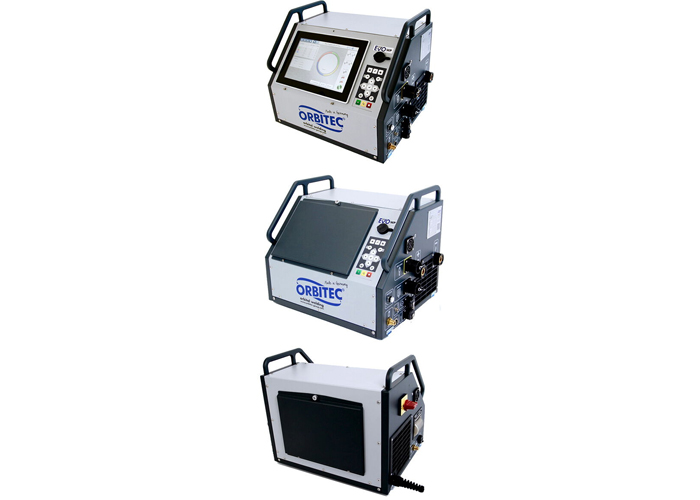

EVO 200 WP Orbital Kaynak Kontrol Üniteleri
EVO Industry 4.0 serisi pazara yeni girdi.
Başlangıçta 200 A Autorange gibi kompakt olan ve şimdi Tetrix invertörleriyle bağlantılı olarak modüler olan birkaç sistem.
Sistemler küçük, hafif ve kullanışlıdır ve yüksek çözünürlüklü renkli ekran, renkli dokunmatik arayüz sayesinde çok dilli sezgisel kullanıcı rehberliği veya alternatif olarak membran klavye kullanarak çalışma, kararlı bir işletim sistemi (elektrik kesintileri sırasında veri kaybı olmadan ve hızla tekrar kullanıma hazır), QR kod tarayıcılı tablet üzerinden tam erişim, USB, LAN ve WLAN üzerinden veri aktarımı, arıza analiz programı, uzaktan bakım yoluyla üretici desteği, isteğe bağlı olarak monte edilebilir bir soğutma ünitesi ve daha birçok işlev sunar.
Sistemler modele bağlı olarak farklı özelliklerle donatılmıştır. Ek ücret karşılığında bireysel özellikler eklenebilir.
Örneğin EVO 200 WP, standart olarak analog Turbo Purge fonksiyonuna sahiptir. Turbo Purge fonksiyonu etkinleştirildiğinde, kaynak işleminden önce ve sonra kaset kaynak kafası artırılmış miktarda gazla temizlenir (kontrolördeki analog düğme ve dijital ekran kullanılarak ayarlanır). Kaynak işleminden kısa bir süre önce, gaz miktarı kaset kaynak kafası için gereken miktara düşürülür. Bu, kaynak işlemini önemli ölçüde kısaltır ve gaz miktarını hassas bir şekilde kontrol ederek daha iyi kaynak sonuçları elde edilmesini sağlar.
EVO WP serisi için mevcut olan opsiyonel dijital Turbo Purge fonksiyonu durumunda, gaz akışı bir gaz akış kontrolörü tarafından sürekli olarak ölçülür ve düzenlenir. Gaz miktarı ekranda dijital olarak ayarlanır ve gelecekteki kaynak işlemleri için programa kaydedilir.
Opsiyonel olarak mevcut Gaz Kontrol Kutusu ile Turbo Purge fonksiyonu EVO Modüler WP ile de kullanılabilir.
Yüksek verimlilik dönemlerinde, tungsten elektrotların kullanım ömrünü uzatmak için kalıcı gaz fonksiyonu aktive edilerek kaset kaynak kafası korunabilir.
Teknik Veriler
- Akım türü: DC
- Şebeke voltajı: AC 1 x 230 V +/- %15 // AC 1 x 115 V +/- %15
- Şebeke frekansı: 50 / 60 Hz
- Maksimum birincil yedek güç: 6 kVA
- Rek. jeneratör çıkışı: 9 kVA
- Kontrol aralığı: 5 – 200 A
- Kaynak akımı: %25 ED WIG 200 A // %60 ED WIG 150 A // %100 ED WIG 120 A
- Ağırlık: 16,8 kg
- Boyutlar (U x G x Y): 500x340x360 mm
Paket İçeriği
- Orbital kaynak sistemi
- Ekran Koruması (Taşıma)
- Kalibrasyon sertifikası
- USB bellek
Overview
| Features | EVO 200 LITE |
EVO 200 WP |
EVO MODULAR LITE |
EVO MODULAR WP |
|---|---|---|---|---|
| High-resolution 10.1“ colour touch display | ✓ | ✓ | ✓ | ✓ |
| Robust display transport protection | ✓ | ✓ | ✓ | ✓ |
| Separate control panel for alternative operation | ✓ | ✓ | ✓ | ✓ |
| Extremely simple, intuitive user guidance with autoprogramming | ✓ | ✓ | ✓ | ✓ |
| Graphics-supported multilingual user interface | ✓ | ✓ | ✓ | ✓ |
| Metric and imperial units | ✓ | ✓ | ✓ | ✓ |
| Orbital tacking mode activatable | - | ✓ | - | ✓ |
| Integrated wire card | - | ✓ | - | ✓ |
| Analogue Turbo Purge | - | ✓ | - | ✓ |
| Permanent gas function | ✓ | ✓ | ✓ | ✓ |
| Real-time monitoring of welding parameters | ✓ | ✓ | ✓ | ✓ |
| Continuous monitoring of all parameters such as welding speed, arc voltage, welding current, welding time, angle degrees, gas, water, residual oxygen, pressure |
✓ | ✓ | ✓ | ✓ |
| Rotor stop function for increased safety | ✓ | ✓ | ✓ | ✓ |
| 4 GB flash memory for programmes and documentations | ✓ | ✓ | ✓ | ✓ |
| Integrated thermal printer (longlife paper) with multilingual printing actual/target parameters | - | ✓ | - | ✓ |
| Data transfer via USB | ✓ | ✓ | ✓ | ✓ |
| Data transfer via LAN / WLAN | - | ✓ | - | ✓ |
| Integrated help menu in the device | ✓ | ✓ | ✓ | ✓ |
| Fault analysis program | ✓ | ✓ | ✓ | ✓ |
| Remote maintenance | ✓ | ✓ | ✓ | ✓ |
Optional
| Optional | EVO 200 LITE |
EVO 200 WP |
EVO MODULAR LITE |
EVO MODULAR WP |
|---|---|---|---|---|
| External PC software, also with offline editing and programming, data transfer, external quality control, etc. | - | ✓ | - | ✓ |
| QR Code scanner incl. software and QR Code generator for PC for User Login and accessing the welding programs | - | ✓ | - | ✓ |
| Option of connecting competitor weld heads | - | ✓ | - | ✓ |
| Digitael Turbo Purge | - | ✓ | - | - |
| AVC card for DC Motors (Turn) | ✓ | ✓ | ✓ | ✓ |
| AVC card for DC Motors(RBK S) | ✓ | ✓ | ✓ | ✓ |
| Wire card | ✓ | ▲EVO 200 WP STANDARD EQUIPMENT | ✓ | ▲EVO 200 WP STANDARD EQUIPMENT |
| Cooling unit that can be mounted as an option | ✓ | ✓ | ✓ | ✓ |

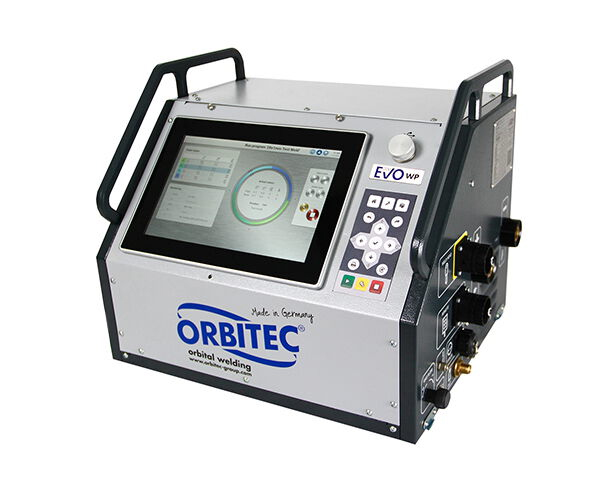

EVO 200 WP Orbital Welding System (Autorange)
EVO 200 LITE Orbital Welding System (Autorange)

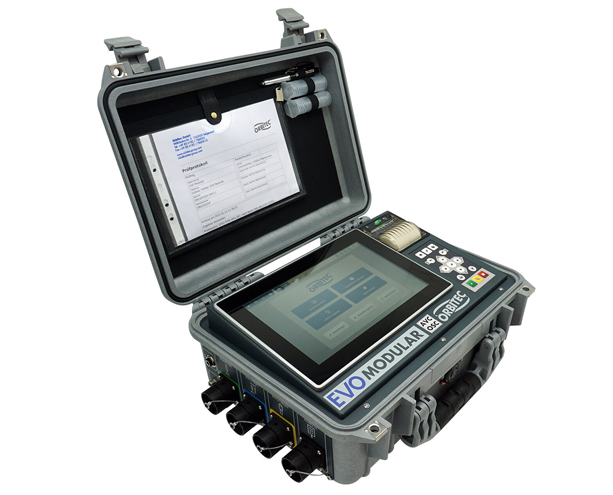

EVO Modular WP Orbital Welding System (Autorange)
Connection to TETRIX 200 or TETRIX 351
Compact and light with the external dimensions (L x W x H) 405 x 325 x 170 mm and weighing only 9.7 kg.
Optional:
· Water Cooling Unit COOL 50 or EVO COOL
EVO Modular LITE Orbital Welding System (Autorange)
Connection to TETRIX 200 or TETRIX 351
Compact and light with the external dimensions (L x W x H) 405 x 325 x 170 mm and weighing only 9.7 kg.
Optional:
· Water Cooling Unit COOL 50 or EVO COOL

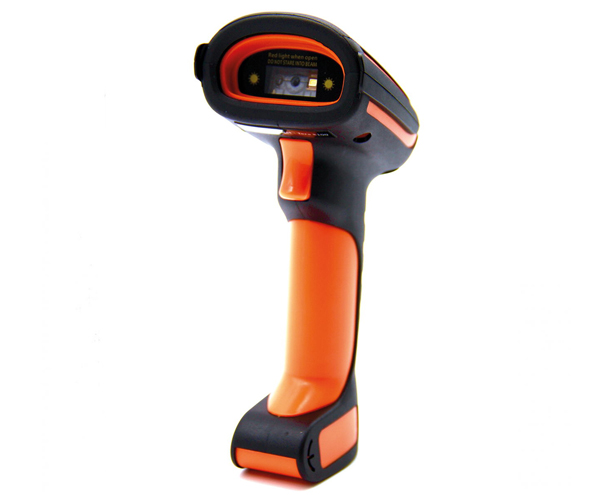

QR Code Scanner
incl. software and QR code generator for PC for user login and accessing the welding programs

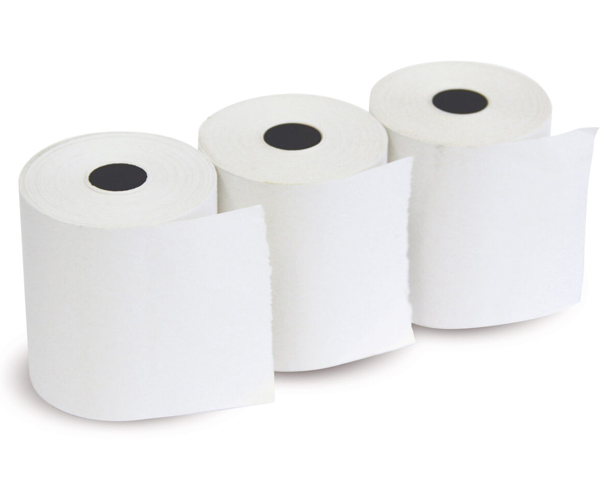

Spare longlife Paper Roll for EVO Controllers
Paper rolls for integrated printer, pack of three (shelf life: 10 years)

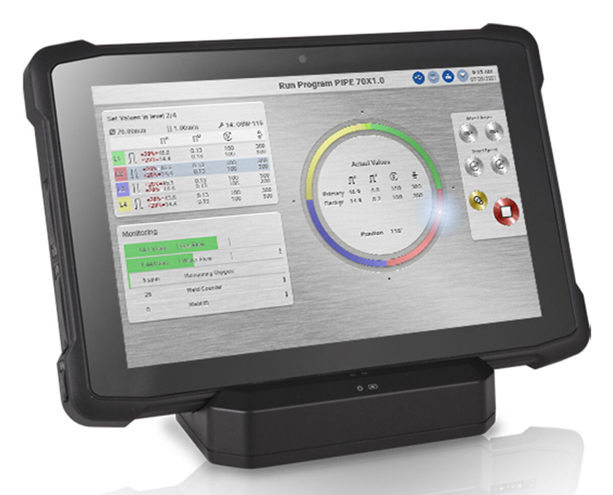

EVO Remote Control via 10" industrial tablet with Scanner, Docking station and Backstrap
Robust 10" tablet as wireless remote control for all EVO orbital welding systems. The user interface of the EVO controller is mirrored 1:1, providing full access with all functions. As the data is sent over WLAN/LAN, there is no delay to the controls or display. The range complies with common WLAN/LAN standards and can therefore be easily amplified or extended. The tablet has an integrated 2D barcode or QR code scanner for user login and to access the welding programs. The tablet can be used as a mobile device and in the stationary docking station.
Technical data:
Display: 10.1" (25.65 cm) capacitive touch display
CPU: Intel® Atom™ with Intel® Burst Frequency technology
Graphics card: GPU Intel® HD 400 Graphics
Memory: 4 GB RAM, 64 GB eMMC
Connections: WLAN, Bluetooth
Scanner: 2D barcode scanner
Ports: 1x USB 2.0, 1x micro USB 2.0, HDMI, audio, docking port
Military standard: MIL-STD 810G
Protection rating: IP65
Battery life: Up to 8 hours Dimensions (L x W x H): 22 x 275.5 x 187.5 mm
Weight: 1 kg
Package includes
Tablet
Docking station
Backstrap
Power supply unit

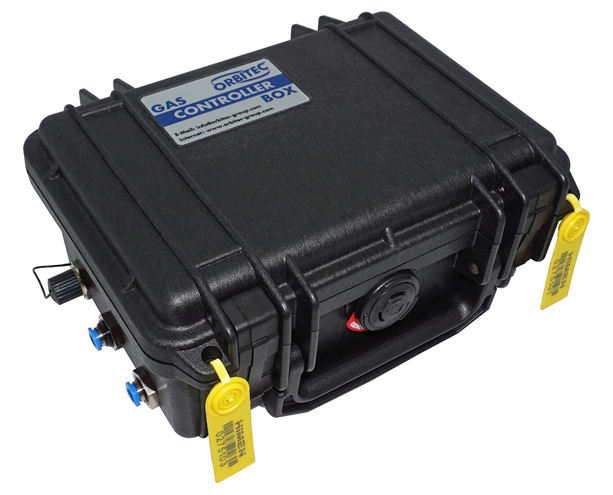

Gas Controller Box
The Gas Controller Box enables to control up to three gases during welding and regulate them through the EVO WP controllers. The welding, the purging, and an additional gas (e.g., for a trailing nozzle, for flooding a gas cover or a housing) can be monitored, regulated, completely documented, and stored in the EVO controllers. All welding and purging gases that are used for TIG welding are memorized in the controller menu.
Technical Data:
Control range: 1 – 54 l/min.
Gases: Ar, He, N2, H2 (and mixed gases)
Gas connection: 6 mm Push-In-Fitting in and out
Weight: 0.9 kg
Dimensions: (L x W x H) 180 x 220 x 100 mm
Package Includes:
Water- and dustproof Peli case.
1, 2 or 3 assembled mass flow controllers
Connection cable Gas Controller Box / EVO WP controller

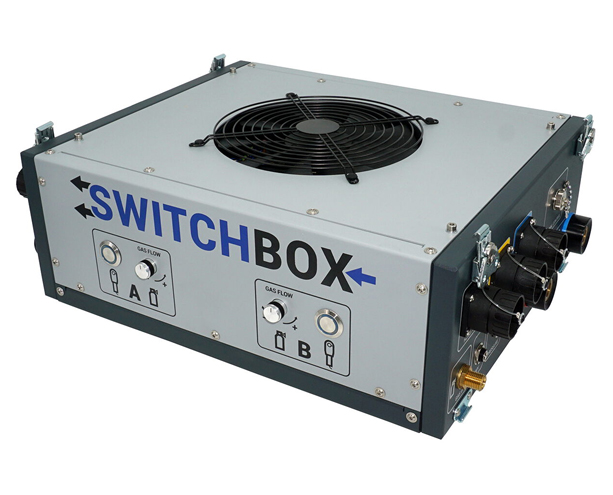

Switchbox
Switchbox for welding with two welding heads. To increase productivity, the switch box can be used to weid alternately in conjunction with a controller from the EVO series with two weid heads. All welding tools can be used, i.e., enclosed weid and open frame weid heads, turn tables or tube-to-tube sheet weid heads, gas or water cooled, with or without wire feed or AVC. By pressing the start button on the weid head, the welding program suitable for the respective weid head will get loaded. The weid head that is not being used is locked and can get prepared for the next welding.
Technical Data:
Mains voltage 100-240V (0,6-0,3A)
Mains frequency 50 / 60 Hz
Switching capacity: 24V 200A (100% ED)
Protection class: IP 23
Dimensions: (L x W x H) 500 x 340 x 160 mm
Weight 7.8 kg
Package includes:
Switchbox
Control cables, gas hose, welding cables from EVO series to Switchbox
